Description

Seria: TeSys LRD

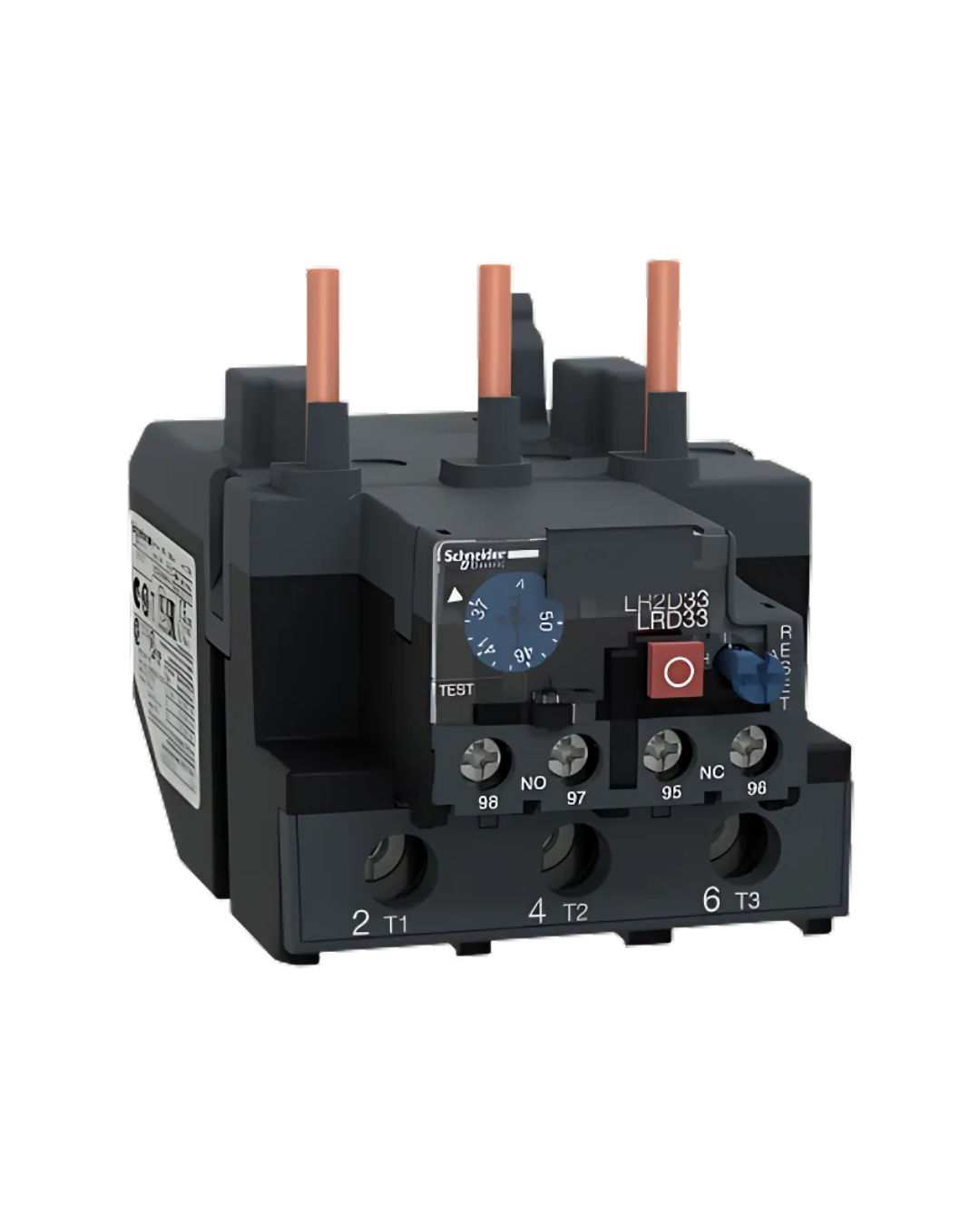

Lloji: Relé termik mbrojtës për motorë, rregullim 37…50 A, klasë çaktivizimi 10 A
Tension operativ maksimal (Ue): 690 V AC (0…400 Hz)
Tension izolimi (Ui): 1000 V (IEC), 600 V (CSA/UL)
Tension ndaj impulseve (Uimp): 6 kV
Kontakte ndihmëse: 1 NO + 1 NC për sinjalizim gabimi
Funkcione operacioni: Rrotë rregullimi mbrojtjeje termike, selektor manual/automatik për reset, buton testimi, buton reset/stop, flamur indikator, mbulesë transparente e kyçueshme
Lidhje elektrike: Terminale me vidë; montim direkt mbi kontaktorët LC1D80–D95; mundësi montimi në shirit DIN ose me modul LAD7D3064 (për t’u porositur veçmas)
Temperatura funksionimi: –20 °C deri +60 °C pa derating
Temperatura magazinimi: –60 °C deri +70 °C
Dimensionet (G × L × T): 70 mm × 123 mm × 115 mm
Pesha neto: 0.51 kg
Mbrojtja: IP20
Certifikime & standardet: IEC 60947-4-1, UL 508, CSA C22.2 No 14, ATEX, CCC, EAC, Marine
Temperatura kompensimi: –20 °C deri +60 °C
Përputhshmëri me kontaktorë: LC1D80, LC1D95
Përshkrimi i produktit: Relé termik bimetalik për mbrojtjen e motorëve trefazorë deri në 22 kW@400 V, me detektim të humbjes së fazës dhe mosbalancës së ngarkesës
